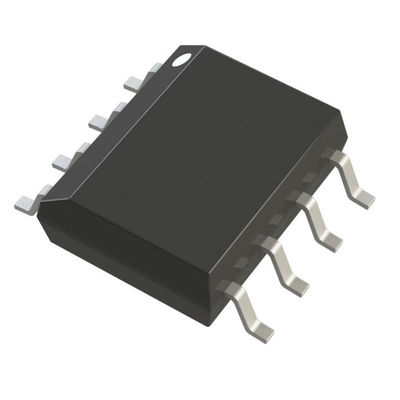

AD8206YRZ Circuito Integrado Chip Amplificador Diferencial 1 Circuito 8-SOIC
TÍPO | Descrição |
Categoria | Circuitos integrados (CI) |
Linear | |
Amplificadores | |
Instrumentação, OP Amp, Amp tampão | |
Mfr | Analog Devices Inc. |
Série | - |
Embalagem | Tubos |
Estatuto da parte | Atividade |
Tipo de amplificador | Diferencial |
Número de circuitos | 1 |
Tipo de saída | - |
Taxa de deslocamento | 0.5V/μs |
-3dB de largura de banda | 100 kHz |
Voltagem - compensação de entrada | 2 mV |
Corrente - Fornecimento | 2 mA |
Voltagem - Distância de alimentação (min) | 4.5 V |
Voltagem - Distância de alimentação (máximo) | 5.5 V |
Temperatura de funcionamento | -40°C ~ 125°C |
Tipo de montagem | Montagem de superfície |
Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
Pacote de dispositivos do fornecedor | 8-SOIC |
Número do produto de base | AD8206 |
Características doAD8206YRZ
Ideal para aplicações de shunt atuais
Alta gama de tensão de modo comum
Funcionamento de −2 V a +65 V
-25 V a +75 V sobrevivência
Ganhos = 20
Ampla gama de temperaturas de funcionamento
-40°C a +125°C para os tipos Y e WY
-40°C a +150°C para o grau WH
Operação bidirecional
Disponível em SOIC de 8 condutores
Aplicativos qualificados para aplicações automotivas
Excelente desempenho AC e DC
15 μV/°C de deriva de deslocamento
30 ppm/°C de deriva de ganho
80 dB CMRR dc a 20 kHz
Aplicações do AD8206YRZ
Detecção de corrente lateral elevada em
Dispositivos de comando do motor
Controles de transmissão
Dispositivos de controlo de injecção do diesel
Gestão do motor
Controles de suspensão
Controles dinâmicos do veículo
Conversores de corrente contínua para corrente contínua
Classificações ambientais e de exportação deAD8206YRZ
Atributo | Descrição |
Estatuto da RoHS | Conformidade com a ROHS3 |
Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
Estatuto REACH | REACH Não afectado |
Nomenclatura | EAR99 |
HTSUS | 8542.33.0001 |
