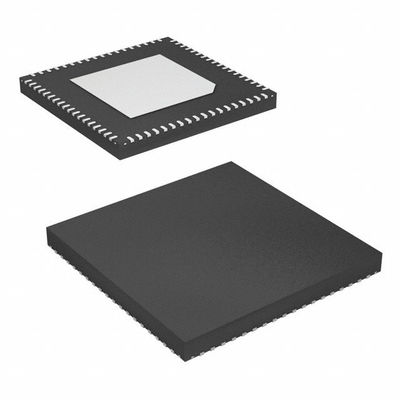

ADAU1466WBCPZ300RL 32BIT SIGMADSP AUDIO 24K/80K chip de circuito integrado
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Incorporado | |
| DSP (processadores de sinal digital) | |
| Fabricante | Analog Devices Inc. |
| Série | SigmaDSP® |
| Embalagem | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo | Sigma |
| Interface | I2C, SPI |
| Taxa de Relógio | 294.912 MHz |
| Memória não volátil | ROM (96kB) |
| Memória RAM no chip | 320kB |
| Voltagem - E/S | 3.30V |
| Voltagem - Núcleo | 1.20V |
| Temperatura de funcionamento | -40°C ~ 105°C (TA) |
| Grau | Automóveis |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 72-VFQFN Pad exposto, CSP |
| Pacote de dispositivos do fornecedor | A partir de 1 de janeiro de 2015: |
| Número do produto de base | ADAU1466 |
Características doADAU1466WBCPZ300RL
Aplicativos qualificados para aplicações automotivas
DSP de áudio totalmente programável para processamento de som aprimorado
Características do SigmaStudio, um programa gráfico proprietário
ferramenta para o desenvolvimento de fluxos de sinal personalizados
Até 294,912 MHz, núcleo SigmaDSP de 32 bits a 1,2 V
Até 24 kWord de memória de programa
Até 80 kWord de RAM de parâmetros/dados
Até 6144 instruções SIMD por amostra a 48 kHz
Povoação de atraso de áudio digital de até 1600 ms a 48 kHz
E/S de áudio e encaminhamento
4 portas de entrada em série, 4 portas de saída em série
48 canais, E/S digital de 32 bits até uma taxa de amostragem de 192 kHz
Configuração flexível para TDM, I2S, esquerda e direita justificada
formatos e PCM
Até 8 ASRCs estéreo de 1:8 até 7.75Relação 1:1 e
Intervalo dinâmico de 139 dB
Entrada e saída estéreo S/PDIF a 192 kHz
Quatro canais de entrada do microfone PDM
Portos TDM em série multicanal e endereçáveis por byte
Oscilador de relógio para gerar relógio-mestre a partir de cristal
PLL inteiros e geradores de relógio flexíveis
Sensor integrado de temperatura da matriz
Interfaces de controlo I2C e SPI (escravo e mestre)
Operação autónoma
Auto-inicialização a partir da EEPROM serial
ADC de controlo auxiliar SAR de 6 canais e 10 bits
14 pinos multiusos para comandos e saídas digitais
Regulador em chip para gerar 1,2 V a partir de uma fonte de 3,3 V
Pacote LFCSP de 72 litros de chumbo, 10 mm × 10 mm, com 5,3 mm
almofada exposta
Intervalo de temperatura: -40°C a +105°C
Aplicações deADAU1466WBCPZ300RL
Processamento de áudio automotivo
Unidades de cabeça
Amplificadores distribuídos
Sistemas de entretenimento dos bancos traseiros
Outros aparelhos de som
Processamento de áudio comercial e profissional
Classificações ambientais e de exportação deADAU1466WBCPZ300RL
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
