Módulo de entrada digital da C.A. de Allen-Bradley 5069-IA16 com C.A. 79-264V 16 pontos
5069 módulos de entrada compactos da C.A. dos canais do I/O 16, apoiando ambos os 120 & 240 sinais do VAC
Descrição do produto de 5069-IA16
C.A. 264V da entrada digital 5069-IA16 79 da C.A.… 16 pontos, módulo de entrada

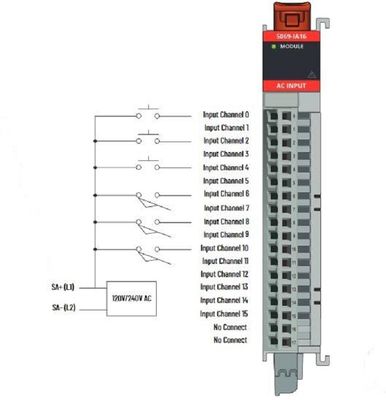

As entradas do módulo 5069-IA16 usam uma terra comum compartilhada. As entradas têm um retorno através dos circuitos internos do módulo ao terminal do SA (–) no poder RTB do SA.
Você usa um distribuidor potencial do campo 5069-FPD para estabelecer um ônibus novo do poder do SA em um sistema. Os ônibus do poder do SA são isolados de se. Para manter os módulos nos ônibus separados do poder do SA, completos estas etapas.
1. Instale os módulos que usam um tipo do poder do SA, por exemplo C.C., à direita do adaptador ou do controlador, isto é, o primeiro ônibus do poder do SA.
2. Instale o distribuidor potencial do campo 5069-FPD para estabelecer um segundo ônibus do poder do SA.
3. Instale os módulos que usam o outro tipo de poder do SA, por exemplo C.A., no segundo ônibus do poder do SA
Características de 5069-IA16
Sistema de controlo de Rockwell: Rockwell Controllogix
Tipo do processador: BRAÇO Cortex-A9
Entradas/saídas: I/O até 256
Memória: 2GB RAM, flash 4GB
Velocidade de processador: 1.5GHz
Portos de comunicação: Ethernet, série, USB
Parâmetros técnicos de 5069-IA16
| Atributo | 5069-IA16 |
| minuto da tensão do Em-estado | C.A. 79V |
| tensão do Em-estado, nom | C.A. 120/240V |
| tensão do Em-estado, máxima | C.A. 264V |
| tensão do Fora-estado, máxima | C.A. 40V |
| Corrente entrada pelo canal, máximo | 15 C.A. do miliampère @ 264V |
| Em-estado atual, minuto |
2 C.A. do miliampère @ 79V 3 C.A. do miliampère @ 164V |
| Em-estado atual, nom |
5 miliampères @ 120V AC/50 hertz 6 miliampères @ 120V AC/60 hertz 9 miliampères @ 240V AC/50 hertz 11 miliampères @ 240V AC/60 hertz |
| Em-estado atual, máximo | 15 C.A. do miliampère @ 264V |
| Fora-estado atual, máximo | 2 miliampères |
| Impedância entrada, nom |
24 kΩ @ 120V AC/50 hertz 20 kΩ @ 120V AC/60 hertz 27 kΩ @ 240V AC/50 hertz 22 kΩ @ 240V AC/60 hertz |
| Impedância entrada, minuto | kΩ 17,6 @ 264V AC/63 hertz |
| Inrush atual, máximo | 600 miliampères |
| Tempo de atraso entrado | |
| Fora a sobre | Senhora 10 (tipo) @ 0… °C 60 (°F) 32… 140 |
| Na fora | Senhora 10 (tipo) @ 0… °C 60 (°F) 32… 140 |
Aplicações de 5069-IA16
O Rockwell ControlLogix é um sistema de controlo industrial revolucionário que forneça movimento avançado e capacidades controles de processos.
Com seu processador de alta velocidade, o I/O até 256, e os portos de comunicação tais como ethernet, série, e USB, Rockwell ControlLogix são projetados cumprir as exigências das aplicações industriais as mais complexas do controle.
O Allen-Bradley 5069-IA16 é um sistema de Rockwell ControlLogix que consistem em um processador do BRAÇO Cortex-A9 e um sistema do I/O com um tamanho total de 200mm x de 200mm x de 100mm.
Com seu processador industrial da categoria que corre em 1.5GHz, fornece o mais de nível elevado do desempenho para aplicações do controle de máquina.
O Allen-Bradley 5069-IA16 é uma solução ideal para sistemas industriais de Rockwell e tecnologia da automatização, fornecendo clientes o controle da industrial-categoria para seus máquinas e processos.
Embalagem e envio de 5069-IA16
Rockwell empacotamento e transporte de Controllogix:
O produto deve ser empacotado em sua caixa original, e a caixa deve ser selada com fita.
Se enviando pelo ar, a caixa deve ser cercada por um escudo da espuma para fornecer o amortecimento adicional.
Se enviando pela terra, a caixa deve ser cercada por um material de amortecimento tal como o invólucro com bolhas de ar ou amendoins de embalagem.
FAQ
Q1: Que é a marca de Rockwell Controllogix?
A1: A marca de Rockwell Controllogix é Allen-Bradley.
Q2: Que é o número de modelo de Rockwell Controllogix?
A2: O número de modelo de Rockwell Controllogix é 5069-IA16.
Q3: Que é a quantidade de ordem mínima para Rockwell Controllogix?
A3: A quantidade de ordem mínima para Rockwell Controllogix é 1.
