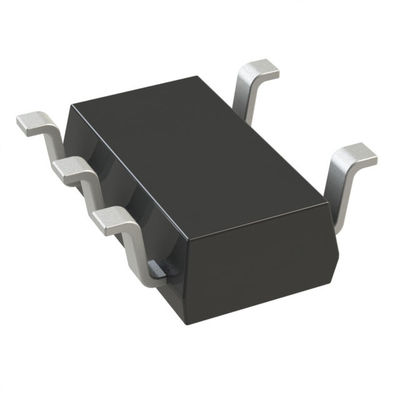

ADA4891-1ARJZ-R7 Amplificador de propósito geral 1 Circuito Rail-to-Rail SOT-23-5
TÍPO | Descrição |
Categoria | Circuitos integrados (CI) |
Linear | |
Amplificadores | |
Instrumentação, OP Amp, Amp tampão | |
Mfr | Analog Devices Inc. |
Série | - |
Embalagem | Tape & Reel (TR) |
Faixa de corte (TC) | |
Tipo de amplificador | Propósito geral |
Número de circuitos | 1 |
Tipo de saída | Ferrovias-ferrovias |
Taxa de deslocamento | 210 V/μs |
-3dB de largura de banda | 240 MHz |
Corrente - Bias de entrada | 2 pA |
Voltagem - compensação de entrada | 2.5 mV |
Corrente - Fornecimento | 4.4 mA |
Corrente - Saída / Canal | 125 mA |
Voltagem - Distância de alimentação (min) | 2.7 V |
Voltagem - Distância de alimentação (máximo) | 5.5 V |
Temperatura de funcionamento | -40°C ~ 125°C |
Tipo de montagem | Montagem de superfície |
Embalagem / Caixa | SC-74A, SOT-753 |
Pacote de dispositivos do fornecedor | SOT-23-5 |
Número do produto de base | ADA4891 |
Características doADA4891-1ARJZ-R7
Aplicativos qualificados para aplicações automotivas
Alta velocidade e fixação rápida
-3 dB largura de banda: 220 MHz (G = +1)
Frequência de rolagem: 170 V/μs
Tempo de estabilização até 0,1%: 28 ns
Especificações de vídeo (G = +2, RL = 150 Ω)
0.1 dB de amplitude de ganho: 25 MHz
Erro de ganho diferencial: 0,05%
Erro de fase diferencial: 0,25°
Operação de abastecimento único
Ampla gama de alimentação: 2,7 V a 5,5 V
Oscilações de saída dentro de 50 mV dos carris de alimentação
Baixa distorção: 79 dBc SFDR a 1 MHz
Corrente de saída linear: 125 mA a −40 dBc
Baixa potência: 4,4 mA por amplificador
Aplicações do ADA4891-1ARJZ-R7
Sistemas de informação e entretenimento para automóveis
Sistemas de assistência ao condutor de automóveis
Imagem
Vídeo de consumo
Filtros ativos
Máquinas para a produção de partículas
Aparelhos de regulação de tempo
Pré-amplificador de fotodiodos
Sensor de imagem de contacto e tampões
Classificações ambientais e de exportação deADA4891-1ARJZ-R7
Atributo | Descrição |
Estatuto da RoHS | Conformidade com a ROHS3 |
Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
Estatuto REACH | REACH Não afectado |
Nomenclatura | EAR99 |
HTSUS | 8542.33.0001 |
