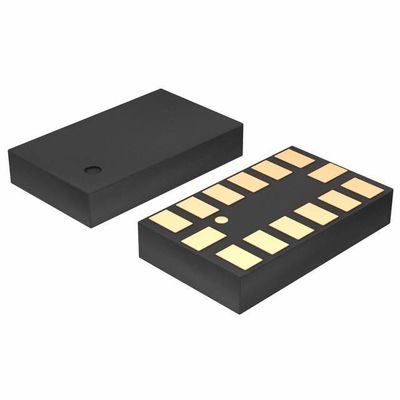

ADXL345 Acelerômetro eixo X, Y, Z ±2g, 4g, 8g, 16g 0,05Hz ~ 1,6kHz 14-LGA (3x5)
TÍPO | Descrição |
Categoria | Sensores, transdutores |
Sensores de movimento | |
Acelerômetros | |
Fabricante | Analog Devices Inc. |
Série | - |
Embalagem | Caixa |
Tipo | Digital |
Eixo | X, Y, Z |
Faixa de aceleração | ±2g, 4g, 8g, 16g |
Sensibilidade (LSB/g) | 256 (± 2 g) ~ 32 (± 16 g) |
Sensibilidade (mV/g) | - |
Largura de banda | 00,05 Hz ~ 1,6 kHz |
Tipo de saída | I2C, SPI |
Voltagem - Fornecimento | 2 V ~ 3,6 V |
Características | Largura de banda ajustável |
Temperatura de funcionamento | -55°C ~ 105°C |
Tipo de montagem | Montagem de superfície |
Embalagem / Caixa | 14-VFLGA |
Pacote de dispositivos do fornecedor | 14-LGA (3x5) |
Número do produto de base | ADXL345 |
Características doADXL345
Potência ultrabaixa: tão baixa quanto 23 μA no modo de medição e
0.1 μA em modo de espera a VS = 2,5 V (típico)
Escala de consumo de energia automaticamente com largura de banda
Resolução selecionável pelo utilizador de 10 a 13 bits
Factor de escala de 4 mg/LSB em todas as faixas de g
FIFO de 32 amostras minimiza a carga do processador host
Toque único, toque duplo e detecção de queda livre
Monitorização da atividade/inactividade
Faixa de tensão de alimentação: 2,0 V a 3,6 V
Intervalo de tensão de entrada/saída: 1,7 V a VS
Interfaces digitais SPI (3 e 4 fios) e I2C
Modos de interrupção flexíveis mapeáveis para qualquer pin de interrupção
Intervalos de medição selecionáveis por comando serial
Largura de banda selecionável através do comando serial
10, 000 g sobrevivência ao choque
Livre de Pb/compatível com a RoHS
Pequeno e fino: embalagem LGA de 3 mm × 5 mm × 1 mm
Características melhoradas do produto
Suporta aplicações de defesa e aeroespacial (padrão AQEC)
Extensão da gama de temperaturas industriais (−55°C a +105°C)
Base de produção controlada
Um local de montagem/ensaios
Um local de fabrico
Notificação reforçada de alteração de produto
Dados de qualificação disponíveis mediante pedido
Aplicações do ADXL345
Equipamento industrial
Equipamento aeroespacial
Classificações ambientais e de exportação deADXL345
Atributo | Descrição |
Estatuto da RoHS | Conformidade com a ROHS3 |
Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
Estatuto REACH | REACH Não afectado |
Nomenclatura | EAR99 |
HTSUS | 8542.39.0001 |
