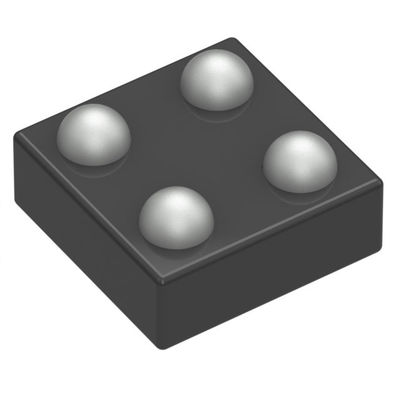

ADP191ACBZ-R7 Comutador de alimentação/driver 1:1 P-Channel 500mA 4-WLCSP (0.76x0.76)
TÍPO | Descrição |
Categoria | Circuitos integrados (CI) |
Gestão de energia (PMIC) | |
Interruptores de distribuição de energia, condutores de carga | |
Mfr | Analog Devices Inc. |
Série | - |
Embalagem | Tape & Reel (TR) |
Faixa de corte (TC) | |
Tipo de interruptor | Propósito geral |
Número de saídas | 1 |
Relação - Input:Output | 1:01 |
Configuração de saída | Lado superior |
Tipo de saída | Canal P |
Interface | Ativar/desactivar |
Voltagem - Carga | 1.1V ~ 3.6V |
Voltagem - Fornecimento (Vcc/Vdd) | Não é necessário |
Corrente - Saída (máximo) | 500 mA |
Rds On (tipo) | 80 mOhm |
Tipo de entrada | Não invertível |
Características | Descarga de carga, taxa de deslocamento controlada |
Proteção contra falhas | - |
Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
Tipo de montagem | Montagem de superfície |
Pacote de dispositivos do fornecedor | 4-WLCSP (0,76x0,76) |
Embalagem / Caixa | 4-WFBGA, WLCSP |
Número do produto de base | ADP191 |
Características do ADP191ACBZ-R7
Baixa RDSON de 105 mΩ a 1,8 V
Resistência de descarga de saída interna (ADP191)
Limitação da taxa de execução de atividade (ADP191)
Faixa de baixa tensão de entrada: 1,1 V a 3,6 V
500 mA de corrente de funcionamento contínua
Mudança de nível incorporada para a lógica de controlo que pode ser operada
por lógica de 1,2 V
Corrente de solo baixa de 2 μA (máxima)
Corrente de desligamento ultrabaixa: < 1 μA
Ultrapequeno 0,8 mm × 0,8 mm, 4-bola, 0,4 mm de passo WLCSP
Aplicações deADP191ACBZ-R7
Sistemas de microprocessadoresAdministrador:
Telefonia móvel
Aparelhos fotográficos e aparelhos de áudio
Equipamentos portáteis e a bateria
Classificações ambientais e de exportação deADP191ACBZ-R7
Atributo | Descrição |
Estatuto da RoHS | Conformidade com a ROHS3 |
Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
Estatuto REACH | REACH Não afectado |
Nomenclatura | EAR99 |
HTSUS | 8542.39.0001 |
