ADP191ACBZ-R7 Comutador de alimentação/driver 1:1 P-Channel 500mA 4-WLCSP (0.76x0.76)
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Interruptores de distribuição de energia, condutores de carga | |
| Mfr | Analog Devices Inc. |
| Série | - |
| Embalagem | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de interruptor | Propósito geral |
| Número de saídas | 1 |
| Relação - Input:Output | 1:01 |
| Configuração de saída | Lado superior |
| Tipo de saída | Canal P |
| Interface | Ativar/desactivar |
| Voltagem - Carga | 1.1V ~ 3.6V |
| Voltagem - Fornecimento (Vcc/Vdd) | Não é necessário |
| Corrente - Saída (máximo) | 1.1A |
| Rds On (tipo) | 50 mOhm |
| Tipo de entrada | Não invertível |
| Características | Taxa de morte controlada |
| Proteção contra falhas | Corrente inversa |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |

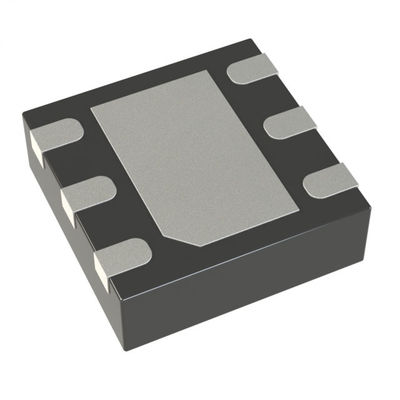

| Pacote de dispositivos do fornecedor | 6-LFCSP-UD (2x2) |
| Embalagem / Caixa | 6-UDFN Pad exposto, CSP |
| Número do produto de base | ADP195 |
Características do ADP195ACPZ-R7
Ultrabaixo de resistência (RDSON)
50 mΩ @ 3,6 V
55 mΩ @ 2,5 V
65 mΩ @ 1,8 V
100 mΩ @ 1,2 V
Faixa de tensão de entrada: 1,1 V a 3,6 V
1.1 Corrente máxima de funcionamento contínua
O limite de lógica de controlo de baixa capacidade pode ser operado a partir de
1.2 V a 3.3 V
Corrente de solo de 1 μA (típica) baixa @ 1,8 V
Corrente inversa baixa de 4 μA (máxima) @ 3,6 V
Corrente de desligamento ultrabaixa: 0,7 μA (típica) @ 1,8 V
Bloqueio de corrente inversa
Pequeno pacote de escala de chips de nível de wafer de 4 bolas (WLCSP)
10,0 mm × 1,0 mm, passo de 0,5 mm
Pequeno pacote de escala de chips de estrutura de chumbo de 6 chumbo (LFCSP)
20,0 mm × 2,0 mm × 0,55 mm, passo de 0,65 mm
Aplicações deADP191ACBZ-R7
Telefonia móvel
Aparelhos fotográficos e aparelhos de áudio
Dispositivos GPS
Reprodutores de mídia pessoais
Equipamento portátil e a bateria
Classificações ambientais e de exportação deADP195ACPZ-R7
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
