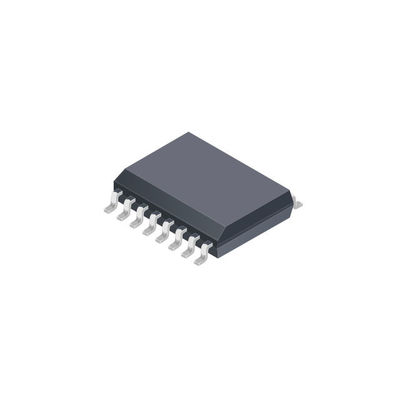

ACS733KLATR-40AB-T Sensor de corrente 40A 1 canal Efeito Hall Diferencial bidirecional
| TÍPO | Descrição |
| Categoria | Sensores, transdutores |
| Sensores de corrente | |
| Mfr | Allegro MicroSystems |
| Série | - |
| Embalagem | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Para medição | AC/DC |
| Tipo de sensor | Efeito Hall, diferencial |
| Corrente - Detecção | 40A |
| Número de canais | 1 |
| Produção | Ratiométrica, Tensão |
| Sensibilidade | 33 mV/A |
| Frequência | 1MHz |
| Linearidade | ± 0,5% |
| Precisão | ±1,7% |
| Voltagem - Fornecimento | 3.14V ~ 3.46V |
| Tempo de resposta | 200 ns |
| Corrente - Fornecimento (máximo) | 35 mA |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Grau | Automóveis |
| Qualificação | AEC-Q100 |
| Polarização | Bi-direccional |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 16-SOIC (0,295", 7,50 mm de largura) |
| Pacote de dispositivos do fornecedor | 16-SOIC |
| Número do produto de base | ACS733 |
Características do ACS733KLATR-40AB-T
• qualificação AEC-Q100 automotiva
• Alta largura de banda, saída analógica de 1 MHz
• A detecção diferencial de Hall rejeita campos de modo comum
• O pacote SOIC16 de corpo largo de alto isolamento fornece isolamento galvânico para aplicações de alta tensão
• O escudo integrado elimina praticamente o acoplamento capacitivo do condutor de corrente para o matriz, suprimindo muito o ruído de saída devido aos elevados transientes dv/dt
• Desempenho de ruído líder na indústria com largura de banda muito melhorada graças ao projeto de amplificador e filtro proprietário
• Certificado UL60950-1 (edição 2)
□ Força dielétrica Voltagem = 3,6 kVRMS
□ Voltagem de trabalho de isolamento básica = 616 VRMS
• Detecção de falhas de sobrecorrência rápida e configurável externamente
• 1 mΩ resistência do condutor primário para baixa perda de potência e capacidade de resistência a alta corrente de entrada
• Opções para operação de alimentação única de 3,3 V e 5 V
• Voltagem de saída proporcional à corrente AC e DC
• Sensibilidade de fábrica e tensão de saída de quiescência para maior precisão
• Quase zero histerese magnética
• Saída radiométrica da tensão de alimentação
Aplicações deACS733KLATR-40AB-T
O ACS732 e o ACS733 são uma nova geração de sensores de corrente de alta largura de banda da AllegroTM. Estes dispositivos fornecem ume solução precisa para medir correntes de alta frequência em conversores DC/DC e outras aplicações de comutação de energiaO ACS732 e o ACS733 oferecem alta isolamento, alta largura de banda de detecção de corrente baseada no efeito Hall com detecção de falhas de sobrecorrente configurável pelo usuário.
Estas características tornam-nas idealmente adequadas para a substituição de transformadores de alta frequência e de corrente em aplicações que funcionam a altas tensões.
Classificações ambientais e de exportação deACS733KLATR-40AB-T
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
