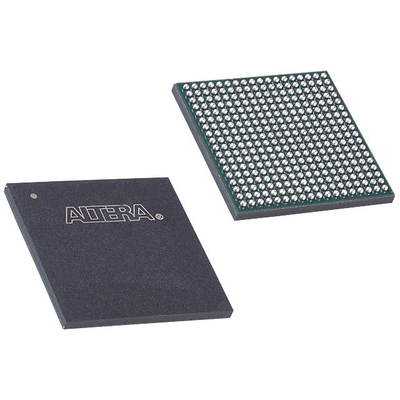

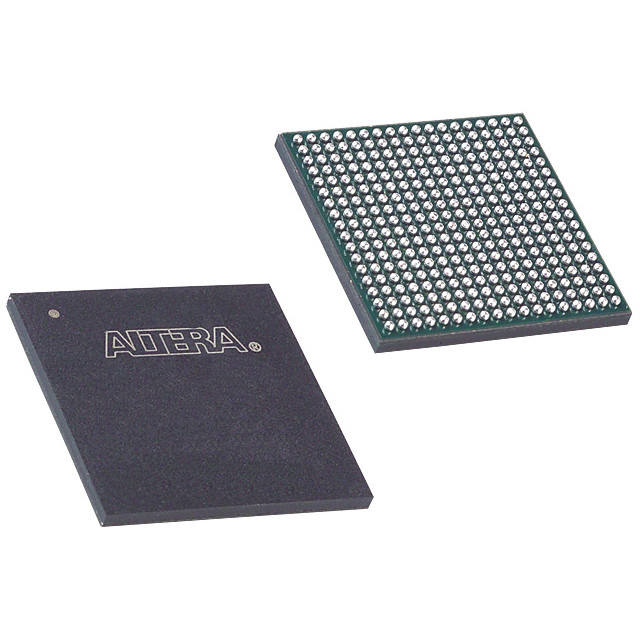

5M2210ZF324C5N IC CPLD 1700MC 7NS 324FBGA I/O 271 Macrocells 1700
TÍPO | Descrição |
Categoria | Circuitos integrados (CI) |
Incorporado | |
CPLD (dispositivos lógicos complexos programáveis) | |
Fabricante | Informações |
Série | MAX® V |
Embalagem | Caixa |
Tipo programável | Em sistema programável |
Tempo de atraso tpd(1) Max | 7 ns |
Fornecimento de tensão - interna | 1.71V ~ 1.89V |
Número de elementos/blocos lógicos | 2210 |
Número de macrocélulas | 1700 |
Número de entradas e saídas | 271 |
Temperatura de funcionamento | 0°C ~ 85°C (TJ) |
Tipo de montagem | Montagem de superfície |
Embalagem / Caixa | 324-LBGA |
Pacote de dispositivos do fornecedor | 324-FBGA (19x19) |
Número do produto de base | 5M2210Z |
Características do5M2210ZF324C5N
■ Arquitetura CPLD de baixo custo, baixo consumo e não volátil
■ Tempo de configuração instantâneo (0,5 ms ou menos)
■ Corrente de espera tão baixa como 25 μA e operação rápida de desligamento/reinicialização
■ Rapido atraso de propagação e tempo de saída
■ Oscilador interno
■ Suporte emulado de saída RSDS com uma taxa de dados de até 200 Mbps
■ Suporte emulado de saída LVDS com uma taxa de dados de até 304 Mbps
■ Quatro relógios globais com dois relógios disponíveis por bloco de matriz lógica (LAB)
■ Bloco de memória flash de utilizador de até 8 Kbits para armazenamento não volátil com até 1000 ciclos de leitura/gravação
■ Fornecimento externo único de 18 V para o núcleo do dispositivo
■ Interface de E/S multivolt com suporte a níveis lógicos de 3,3 V, 2,5 V, 1,8 V, 1,5 V e 1,2 V
■ Arquitetura adaptada ao sistema de autocarro, incluindo taxa de deslocamento programável, força de acionamento, suporte do autocarro e resistências de puxa programáveis
■ Ativadores Schmitt que permitem entrada tolerante ao ruído (programáveis por pin)
Aplicações de5M2210ZF324C5N
■ As E/O são totalmente conformes com a especificação PCI-SIGD PCI Local Bus, revisão 2.2 para operação de 3,3 V
■ Compatível com tomada a quente
■ Circuitos JTAG BST integrados compatíveis com a norma IEEE Std.1149.1-1990
Classificações ambientais e de exportação de5M2210ZF324C5N
Atributo | Descrição |
Estatuto da RoHS | Compatível com a RoHS |
Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
Estatuto REACH | REACH Não afectado |
Nomenclatura | 3A991D |
HTSUS | 8542.39.0001 |
