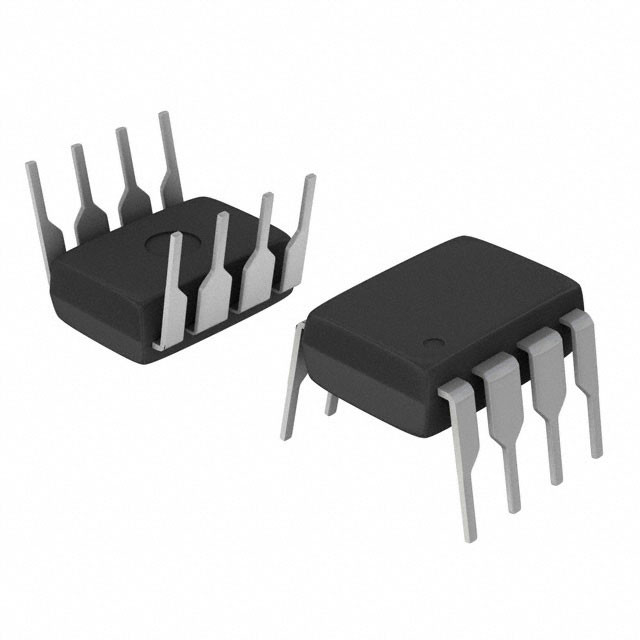

HCPL-2611-020E Optoisolador de saída lógica 10MBd Schottky Clamped 5000Vrms 15kV/μs
TÍPO | Descrição |
Categoria | Aparelhos de isolamento |
Outros aparelhos de televisão | |
Optoisolatores de saída lógica | |
Fabricante | Broadcom Limited |
Série | - |
Embalagem | Tubos |
Estatuto da parte | Atividade |
Número de canais | 1 |
Insumos - Página 1/Página 2 | 1/0 |
Voltagem - Isolamento | 5000Vrms |
Imunidade transitória em modo comum (min) | 15 kV/μs |
Tipo de entrada | DC |
Tipo de saída | Colector aberto, Schottky Prensado |
Corrente - Saída / Canal | 50 mA |
Taxa de dados | 10MBd |
Retardo de propagação tpLH / tpHL (máximo) | 100 ns, 100 ns |
Tempo de subida / queda (tipo) | 24n, 10n |
Voltagem - para a frente (Vf) (tipo) | 1.5V |
Corrente - Direção de corrente contínua (Se) (máximo) | 20 mA |
Voltagem - Fornecimento | 4.5V ~ 5.5V |
Temperatura de funcionamento | -40°C ~ 85°C |
Tipo de montagem | Através do Buraco |
Embalagem / Caixa | 8-DIP (0,300", 7,62 mm) |
Pacote de dispositivos do fornecedor | 8-DIP |
Número do produto de base | HCPL-2611 |
Características doHCPL-2611-020E
* Rejeição de modo comum (CMR) mínima de 15 kV/μs
VCM= 1 kV para HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
* Alta velocidade: 10 MBd típico
* Compatível com LSTTL/TTL
* Capacidade de corrente de entrada baixa: 5 mA
* Desempenho AC e DC garantido à temperatura industrial: ¥40°C a +85°C
* Disponível em pacotes DIP, SOIC-8 e widebody de 8 pines
* Saída estrobavel (apenas produtos de um único canal)
* Autorização de segurança
¢ UL reconhecido ¢ 3750 Vrms por 1 minuto e
5000 Vrms durante 1 minuto por CSA homologado UL1577
(5000 Vrms/1 minuto é para HCNW137/26X1
e Opção 020 [6N137, HCPL-2601/11/30/31,
Só produtos HCPL-4661])
¢ homologada pela norma IEC/EN/DIN EN 60747-5-5 com:
* VIORM = 567 Vpeak para 06xx Opção 060
O valor da força de ensaio deve ser igual ou superior a:
️ * VIORM =1414 Vpeak para HCNW137/26x1
* MIL-PRF-38534 versão hermética disponível
* (HCPL-56xx/66xx)
Aplicações deHCPL-2611-020E
* Receptor de linha isolado
* Interfaces computador-periféricos
* Interfaces do sistema de microprocessadores
* Isolamento digital para conversão A/D, D/A
* Troca de alimentação
* Isolamento de entrada/saída do instrumento
* Eliminação do circuito de aterragem
* Substituição do transformador de pulso
* Isolamento de transistores de potência em motores
* Isolamento dos sistemas lógicos de alta velocidade
Classificações ambientais e de exportação deHCPL-2611-020E
Atributo | Descrição |
Estatuto da RoHS | Conformidade com a ROHS3 |
Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
Estatuto REACH | REACH Não afectado |
Nomenclatura | EAR99 |
HTSUS | 8541.49.8000 |
