TÍPO | Descrição |
Categoria | Circuitos integrados (CI) |
Incorporado | |
FPGAs (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Série | LA-ECP5 |
Embalagem | Caixa |
Número de LAB/CLB | 3000 |
Número de elementos/células lógicas | 24000 |
Total de bits de RAM | 1032192 |
Número de entradas e saídas | 197 |
Voltagem - Fornecimento | 1.04V ~ 1.155V |
Tipo de montagem | Montagem de superfície |
Temperatura de funcionamento | -40°C ~ 125°C (TJ) |

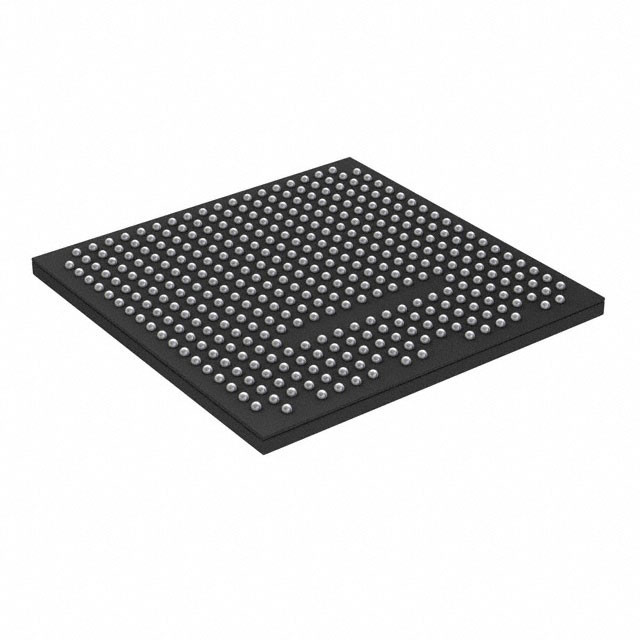

Embalagem / Caixa | 381-FBGA |
Pacote de dispositivos do fornecedor | 381-CABGA (17x17) |
Número do produto de base | LAE5UM-25 |
Características doLAE5UM-25F-7BG381E
* Maior densidade lógica para maior integração do sistema
* 12K a 44K LUT
* 197 a 203 E/S programáveis pelo utilizador
* SERDES embutidos
* 270 Mb/s, até 3,2 Gb/s, interface SERDES (ECP5UM Automotive)
* Suporta o eDP em RDR (1,62 Gb/s) e HDR(2,7 Gb/s)
* Até quatro canais por dispositivo: PCI Express, Ethernet (1GbE, XAUI e SGMII) e CPRI
* sysDSPTM
* Arquitetura de fatias totalmente em cascata
* 12 a 160 fatias para um elevado desempenho multiplicar e acumular
* Operações ALU de 54 bits poderosas
* Divisão temporal Multiplexagem MAC Partilha
* Arredondamento e truncamento
* Cada fatia suporta
* Metade de 36 x 36, duas de 18 x 18 ou quatro multiplicadores de 9 x 9
* Operações avançadas 18 x 36 MAC e 18 x 18 Multiplicar- Multiplicar- Acumular (MMAC)
* Recursos de memória flexíveis
* Até 1,944 Mb de RAM de bloco incorporado sysMEMTM (EBR)
* 194K a 351K bits de RAM distribuída
* sysCLOCK PLLs e DLLs analógicos
* Quatro DLL e quatro PLL em LAE5-45; dois DLL e dois PLL em LAE5-25 e LAE5-12
* Fonte pré-projetada I/O síncrona
* Registros DDR em células de E/S
* Funcionalidade de nivelação de leitura/escritura dedicada
* Lógica de engrenagem dedicada
* Fonte de apoio a normas síncronas
* ADC/ DAC, 7:1 LVDS, XGMII
* Dispositivos ADC/ DAC de alta velocidade
* Suporte de memória DDR2/DDR3 e LPDDR2/LPDDR3 dedicado com lógica DQS, até 800 Mb/s de taxa de dados
* SysI/OTM Buffer Programável Suporta Wide
Interfaces
* Terminação no chip
* LVTTL e LVCMOS 33/ 25/18/15/12
* SSTL 18/15 I, II
* HSUL12
* LVDS, Bus-LVDS, LVPECL, RSDS, MLVDS
* subLVDS e SLVS, interfaces de entrada MIPI D-PHY
* Configuração do dispositivo flexível
* Banco partilhado para configuração de E/S
* Interface flash de arranque SPI
* Suporte de imagens de arranque duplo
* SPI escravo
* TransFRTM I/ O para atualizações de campo simples
* Apoio à mitigação da perturbação de um único evento (SEU)
* Detecção de erro suave Embedded hard macro
* Correcção de erros suaves Sem interromper a operação do utilizador
* Injecção de erro suave Emula o evento SEU para depurar o tratamento de erros do sistema
* Suporte a nível do sistema
* Compatível com o IEEE 1149.1 e com o IEEE 1532.
* Reveal Logic Analyzer
* Oscilador em chip para inicialização e uso geral
* 1.1 V de alimentação do núcleo
Descrições deLAE5UM-25F-7BG381E
A família de dispositivos FPGA ECP5 Automotive é otimizada para oferecer recursos de alto desempenho, como
Uma arquitetura DSP melhorada, SERDES de alta velocidade e interfaces síncronas de fonte de alta velocidade num sistema de
tecido FPGA económico.
Classificações ambientais e de exportação deLAE5UM-25F-7BG381E
Atributo | Descrição |
Estatuto da RoHS | Conformidade com a ROHS3 |
Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
Estatuto REACH | REACH Não afectado |
Nomenclatura | EAR99 |
HTSUS | 8542.39.0001 |
