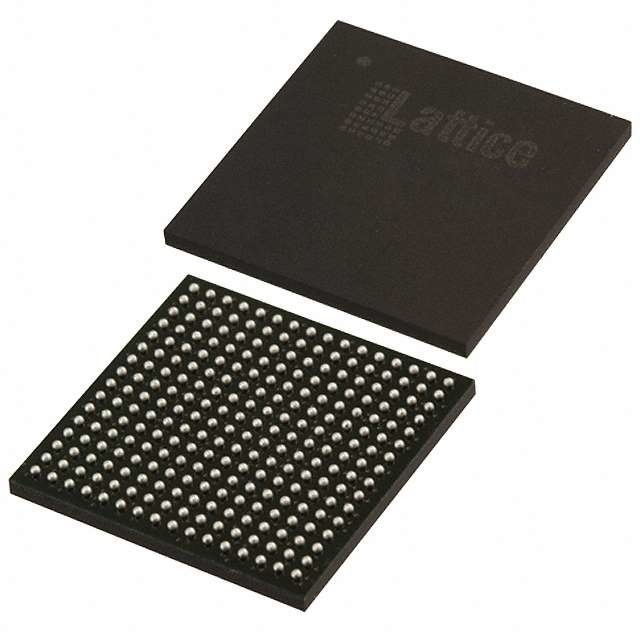

LCMXO2-1200UHC-4FTG256I Field Programmable Gate Array (FPGA) IC 79 65536 1280
TÍPO | Descrição |
Categoria | Circuitos integrados (CI) |
Incorporado | |
FPGAs (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Série | MachXO2 |
Embalagem | Caixa |
Número de LAB/CLB | 160 |
Número de elementos/células lógicas | 1280 |
Total de bits de RAM | 75776 |
Número de entradas e saídas | 206 |
Voltagem - Fornecimento | 2.375V ~ 3.465V |
Tipo de montagem | Montagem de superfície |
Temperatura de funcionamento | -40°C ~ 100°C (TJ) |
Embalagem / Caixa | 256-LBGA |
Pacote de dispositivos do fornecedor | 256-FTBGA (17x17) |
Número do produto de base | LCMXO2-1200 |
Características doLCMXO2-1200UHC-4FTG256I
Administrador:
• Memória flash do utilizador no chip
• Até 256 kbits de memória flash do utilizador
• 100.000 ciclos de gravação
• Acessível através das interfaces WISHBONE, SPI, I2C e JTAG
• Pode ser utilizado como PROM do processador soft ou como memória Flash
• Fonte pré-projetada de entrada/saída síncrona
• Registros DDR em células de E/S
• Lógica de engrenagem dedicada
• 7:1 Abertura para E/S do ecrã
• DDR genérico, DDRX2, DDRX4
• Memória DDR/DDR2/LPDDR dedicada com suporte DQS
• Buffer de entrada/saída flexível e de alto desempenho
• O buffer sysIOTM programável suporta uma ampla gama de interfaces:
¢ LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
O sistema deve ser equipado com um sistema de transmissão automática.
¢ SSTL 25/18
HSTL 18
¢ Entrada de gatilho Schmitt, até 0,5 V de histerese
• As entradas/saída suportam a tomada de tomada a quente
• terminação diferencial no chip
• Modo de puxa ou baixa programável
• Relógio flexível no chip
• Oito relógios primários
• Até dois relógios de ponta para interfaces de E/S de alta velocidade (apenas lados superior e inferior)
• Até dois PLL analógicos por dispositivo com síntese de frequência n fracionária
¢ Ampla faixa de frequências de entrada (7 MHz a 400 MHz)
• Não volátil, infinitamente reconfigurável
• Acionamento instantâneo
• Solução segura de chip único
• Programável através de JTAG, SPI ou I2C
• Suporta a programação em segundo plano da memória não volátil
• Opcional de arranque duplo com memória SPI externa
• Reconfiguração TransFRTM
• Atualização da lógica de campo enquanto o sistema opera
Aplicações deLCMXO2-1200UHC-4FTG256I
Os dispositivos MachXO2 são concebidos num processo de baixa potência não volátil de 65 nm.A arquitetura do dispositivo possui várias características, tais como I/Os diferenciais de baixa oscilação programáveis e a capacidade de desligar bancos de I/O, PLLs on-chip e osciladores dinamicamente.
Classificações ambientais e de exportação deLCMXO2-1200UHC-4FTG256I
Atributo | Descrição |
Estatuto da RoHS | Conformidade com a ROHS3 |
Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
Estatuto REACH | REACH Não afectado |
Nomenclatura | 3A991D |
HTSUS | 8542.39.0001 |
