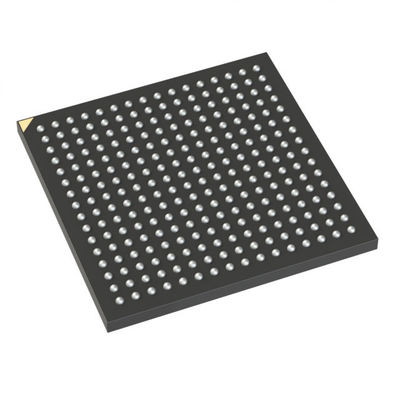

LCMXO2-4000HE-4BG256C Arquivo de portão programável de campo IC 206 94208 4320 256-LFBGA
TÍPO | Descrição |
Categoria | Circuitos integrados (CI) |
Incorporado | |
FPGAs (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Série | MachXO2 |
Embalagem | Caixa |
Número de LAB/CLB | 540 |
Número de elementos/células lógicas | 4320 |
Total de bits de RAM | 94208 |
Número de entradas e saídas | 206 |
Voltagem - Fornecimento | 1.14V ~ 1.26V |
Tipo de montagem | Montagem de superfície |
Temperatura de funcionamento | 0°C ~ 85°C (TJ) |
Embalagem / Caixa | 256-LFBGA |
Pacote de dispositivos do fornecedor | 256-CABGA (14x14) |
Número do produto de base | LCMXO2-4000 |
Características doLCMXO2-4000HE-4BG256C
• Não volátil, infinitamente reconfigurável
• Acionamento instantâneo
• Solução segura de chip único
• Programável através de JTAG, SPI ou I2C
• Suporta a programação em segundo plano da memória não volátil
• Opcional de arranque duplo com memória SPI externa
• Reconfiguração TransFRTM
• Atualização da lógica de campo enquanto o sistema opera
• Suporte reforçado ao nível do sistema
• Funções endurecidas no chip: SPI, I2C, temporizador/contador
• Oscilador on-chip com 5,5% de precisão
• TraceID exclusivo para rastreamento do sistema
• Modo de programação única (OTP)
• Fonte de alimentação única com gama de funcionamento alargada
• Análise de limites do padrão IEEE 1149.1
• Programação integrada do sistema compatível com a norma IEEE 1532
• As entradas/saída suportam a tomada de tomada a quente
• terminação diferencial no chip
• Modo de puxa ou baixa programável
• Relógio flexível no chip
• Oito relógios primários
• Até dois relógios de ponta para interfaces de E/S de alta velocidade (apenas lados superior e inferior)
• Até dois PLL analógicos por dispositivo com síntese de frequência n fracionária
¢ Ampla faixa de frequências de entrada (7 MHz a 400 MHz)
Descrições deLCMXO2-4000HE-4BG256C
Os PLDs MachXO2 estão disponíveis numa ampla gama de embalagens avançadas sem halogênio, que vão desde os
O equipamento de MachXO2 suporta a migração de densidade
O quadro 1-1 apresenta as densidades de LUT, as opções de pacote e de E/S, juntamente com outras opções importantes.
Parâmetros.
Classificações ambientais e de exportação deLCMXO2-4000HE-4BG256C
Atributo | Descrição |
Estatuto da RoHS | Conformidade com a ROHS3 |
Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
Estatuto REACH | REACH Não afectado |
Nomenclatura | 3A991D |
HTSUS | 8542.39.0001 |
